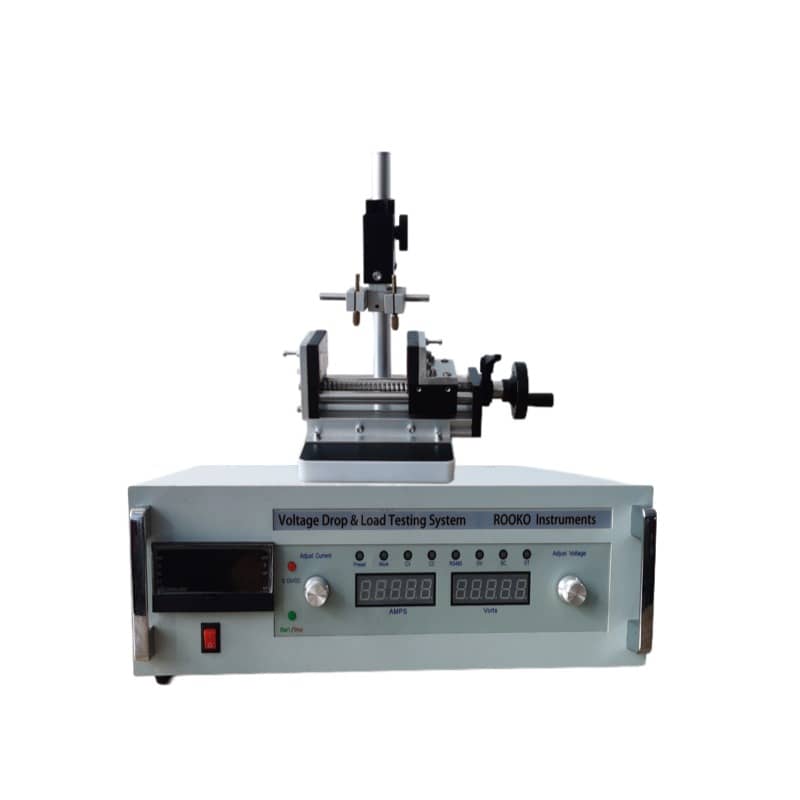

FT-701-100A 電炭制品電阻率測試儀 JB/T 8133 碳刷聯接電阻檢測設備
發布時間： 2026-06-28 19:14:59 點擊： 26
1. 產品介紹
FT-701-100A 電炭制品電阻率測試儀為 ROOKO 瑞柯微自研炭石墨導電材料檢測設備，由寧波瑞柯析理儀器經銷供應。設備對標 JB/T 8133.2-2013、JB/T 8133.5-2013，同步兼容 IEC、ASTM、JIS、DIN 多套通用檢測規范，覆蓋電刷本體電阻率、刷體與軟接線聯接電阻兩類主要檢測項目。
儀器搭載集成電路控制直流恒流輸出系統，搭配液晶直顯面板與薄膜操控按鍵，配備 USB、232 雙通訊接口，可外接打印設備與電腦；選配配套分析軟件后，可實時采集電流、電阻、電壓降、電阻率數據并生成變化曲線，支持數據存儲、統計與報表導出，為電炭企業質量管控、新材料試驗建立完整數據檔案。設備配置兩種治具，鎢質測試探針接觸穩定，適配行業常規標準尺寸試樣。
2. 產品特點
- 雙用治具配置：夾具 A 測標準塊體炭素電阻率，夾具 B 檢測電刷軟接線聯接電阻，滿足兩套行業標準檢測要求
- 0-100A 寬量程直流恒流輸出，電流分辨率 0.01A，適配不同導電等級電炭試樣
- 鎢針材質測試探針，電阻率治具探針間距偏差控制在 1% 以內，測量均衡
- 液晶直讀屏幕，同步展示電阻、電阻率、電壓降多類數值，薄膜面板操作便捷
- 雙通訊端口設計，USB+232 接口，可外接打印機、電腦、外置控制單元
- 內置超限報警、計數統計、權限管理、數據查詢多維度內置功能，適配產線批量檢測
- 配套 PC 分析軟件自動繪制電流 - 電阻率變化曲線，留存完整過程數據
- 測試時長 0-999.9S 自由設定，適配不同工況下穩定采集需求
- 整機運行工況區間清晰，常規實驗室、電炭生產車間均可穩定運轉
3. 工作原理
儀器采用標準直流伏安檢測法，分兩類測試模式完成電炭制品電性能采集：
- 本體電阻率測試：將標準尺寸炭塊試樣放置夾具 A，銅網接觸極貼合試樣兩端，設備輸出設定恒定電流穿過試樣，采集探針間電壓差值，系統自動換算電阻、電阻率數值；
- 軟接線聯接電阻測試：使用夾具 B，電壓觸針分別置于電刷本體與距離 5mm 軟接線位置，通入恒定電流，采集聯接部位電壓降，計算界面接觸聯接電阻；
- 設備全程記錄電流、電壓、時長參數，數據同步傳輸至 PC 端，軟件自動統計多組試樣均值、區間數據，生成可視化曲線與可存檔檢測報表。
4. 技術參數
| 參數項目 | FT-701-100A 規格參數 |
|---|---|
| 測試電流區間 | 0~100A，分辨率 0.01A |
| 輸出電壓范圍 | 0~32V，分辨率 0.01V |
| 電壓降測量區間 | 0~999.99mV，分辨率 0.01mV |
| 電阻測量范圍 | 10??～102Ω，顯示分辨率 0.1μΩ |
| 電阻率測量范圍 | 10??～102Ω·cm |
| 測試時長設置 | 0~999.9S 可自定義 |
| 附加功能 | 電流密度測算、數值上下限報警、0-99999 計數統計、儀器權限管理、歷史數據查詢 |
| 通訊接口 | USB、232 雙接口 |
| 標配治具 A 適配試樣 | 101064mm（探針間距 25mm）、4832mm（探針間距 16mm），配銅網接觸極 |
| 選配治具 B 檢測點位 | 觸針分別置于電刷、距電刷 5mm 軟接線處 |
| 探針材質 | 鎢針，夾具 A 間距偏差≤1% |
| 供電規格 | AC220V±10%，50Hz |
| 適用溫濕度 | 工作溫度 10℃~30℃，環境濕度≤65% RH |
5. 適用范圍
- 電炭制造企業：電機碳刷、牽引電刷、炭石墨導電制品來料、成品出廠檢測
- 新材料研發實驗室：高校材料院系、炭素研發中心開展炭石墨導電性能試驗
- 合作機構檢測實驗室：依據 JB/T、IEC、ASTM 通用標準開展電炭制品第三方檢測
- 適配檢測試樣：工業電刷、電機碳刷、炭石墨塊、帶軟接線復合電刷制品
6. 操作流程（簡潔）
- 設備接通 220V 穩定電源，通訊線路連接儀器與電腦 / 打印機；
- 根據檢測項目選用對應治具，放置規整無破損標準試樣并固定；
- 通過薄膜面板設定測試電流、恒壓時長、報警上下限參數；
- 啟動測量，設備輸出恒定電流，屏幕實時直讀電阻、電阻率、電壓降；
- 批量檢測自動完成計數統計，連接 PC 端可導出曲線與完整檢測報表；
- 測試結束抬升治具，取出試樣，關閉設備電源。
7. 綜合服務項目（簡潔版）
- 樣品測試服務：炭刷試樣預檢測，輸出完整過程數據記錄
- 延保服務：可選 1-3 年延保周期，延長設備維保周期
- 計量檢測服務：配套計量證書，滿足實驗室資質審核要求
- 儀器定制服務：非標樣品治具、電流量程可按需調整
- 技術升級服務：后期軟件功能、硬件模塊迭代優化
8. 包裝配件（表格）
（1）出廠標準配件
| 品名 | 型號 | 單位 | 數量 |
|---|---|---|---|
| FT-701-100A 主機 | FT-701-100A | 臺 | 1 |
| 標準測試線 | 701-CSX | 套 | 1 |
| 0.2 級分流器 | 701-100A | 個 | 1 |
| 電阻率治具 A | 標配 | 套 | 1 |
| 設備說明書、合格證 | 配套資料 | 套 | 1 |
（2）可選增購配件
| 序號 | 型號 | 品名 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 701-RJ | PC 分析軟件 | 套 | 含曲線報表功能 |
| 2 | - | 電腦 + 打印機 | 套 | 按工況搭配 |
| 3 | 701-ZJ | 定制樣品治具 | 套 | 非標試樣適配 |
| 4 | 701 - 聯接夾具 B | 軟接線檢測治具 | 套 | JB/T 8133.5 檢測用 |
| 5 | 701-JL | 計量技術服務 | 份 | 附帶計量證書 |
| 6 | 701-YB | 延保服務 | 年 | 1~3 年可選 |
9. 售后服務（簡潔）
- 原廠基礎質保周期內，非人為硬件故障提供維修、配件更換支持；
- 軟件操作、參數調試類問題提供線上遠程技術指導；
- 設備故障無法線上處置時，安排到場檢修服務；
- 定期推送儀器校準、日常保養操作指引文檔；
- 長期供應原廠耗材、替換配件，保障設備持續運轉。
10. FAQ 常見問題
Q1：FT-701-100A 能否單獨檢測無軟接線純炭塊？
A：可以，使用標配治具 A 即可完成標準炭塊本體電阻率檢測，完全匹配 JB/T 8133.2 檢測規范。
Q2：設備輸出電流能否調整至 100A 以上？
A：標準機型量程 0-100A，超大電流檢測需求可溝通定制硬件模組調整量程。
Q3：PC 軟件導出的數據能否直接用于實驗室臺賬歸檔？
A：配套軟件支持完整報表與曲線導出，文檔格式適配常規辦公軟件，可直接編輯打印存檔。
Q4：儀器建議校準周期多久？
A：產線批量質檢場景建議 6 個月校準一次；合作機構檢測場景建議 3 個月校準，可同步選購計量服務出具證書。
Q5：環境濕度超過 65% RH 會影響測量嗎？
A：超出規定溫濕度區間易造成探針接觸數值波動，建議放置干燥恒溫工作臺使用。
