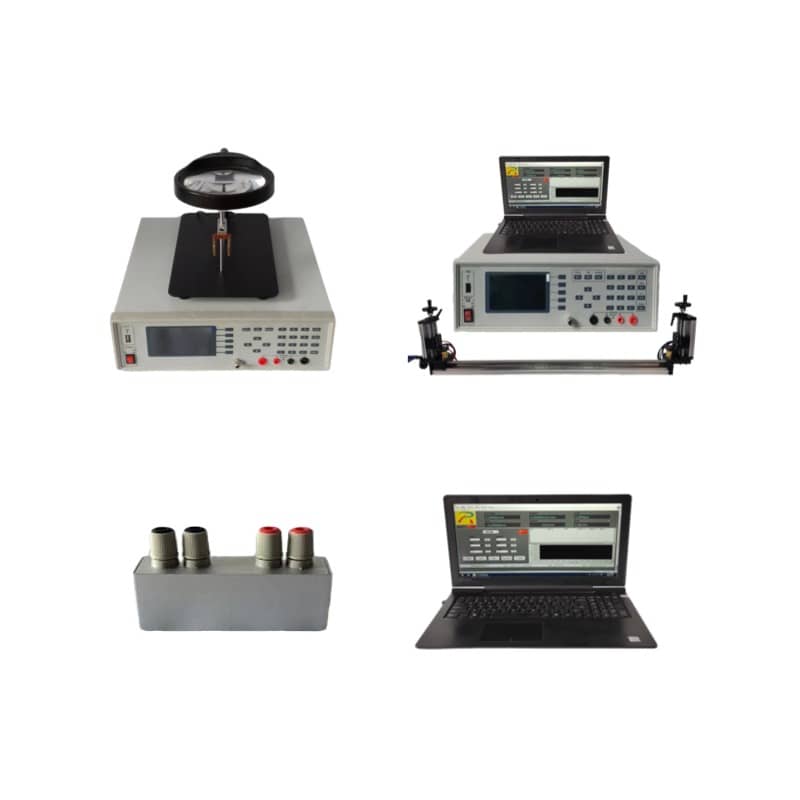

FT-320TXW 碳纖維體積電阻率測試儀｜單絲紗束雙規格檢測設備
發布時間： 2026-06-28 18:32:44 點擊： 17
1. 產品介紹
FT-320TXW 系列碳纖維體積電阻率測試儀為 ROOKO 瑞柯微自研碳纖維用低阻檢測設備，由寧波瑞柯析理儀器經銷，整機分為 FT-320TXW-A 單絲型、FT-320TXW-B 紗束型兩款機型，對標 GB/T 32993-2016、ISO 13931、JIS R7609 等碳纖維通用檢測標準，采用四端恒流測試法，消除引線、電極接觸電阻帶來的測量偏差。設備配套差異化鍍金可調夾具：A 款適配單絲試樣，電極間距標準 25mm；B 款適配長紗束，行程 10-2000mm 可調，滿足兩種國標測試方法要求。儀器自動交替輸出正負電流抵消纖維極化，4.3 寸中英文液晶同步展示電阻、體積電阻率、電導率、溫度、試樣尺寸，搭載通訊接口，選配 PC 分析軟件可自動運算、導出完整檢測報表，適配碳纖維生產廠、復材研發實驗室、航空材料質檢、第三方復材檢測機構常態化導電性能管控。
2. 產品特點
- 雙機型差異化配置，A 單絲款、B 紗束款分開選型，貼合標準兩類測試方法
- 四端開爾文測試架構，0.01μΩ 分辨率，捕捉碳纖維微小電阻信號
- 多檔位直流恒流 100μA~10A，適配粗細不同單絲、復絲試樣
- 自動正負雙向電流采集，抵消碳纖維極化效應，數據穩定可控
- 鍍金測試電極，接觸阻抗低，長時間測量不易氧化
- A 款夾具 0-100mm 可調間距，標配 25mm 標準檔位；B 款 10-2000mm 長行程帶鎖緊刻度尺
- 液晶支持試樣尺寸錄入，系統自動換算截面積、體積電阻率，無需人工計算
- 中英文雙語操作界面，薄膜按鍵操作流程簡潔
- 支持單機讀數、電腦軟件聯機雙工作模式，全過程數據留存
- 整機功耗低，體積緊湊，常規實驗室臺面即可放置
3. 工作原理
儀器采用四端電壓降測試原理，外部兩組電流電極通入恒定直流，內側電位電極采集碳纖維試樣微弱電壓；單絲試樣通過錄入單絲直徑計算橫截面積，紗束試樣依靠線密度、密度參數自動換算截面積，結合電極間距運算得到體積電阻率數值。設備自動輪換正向、反向電流采集兩組數據取均值，降低材料極化造成讀數漂移；鍍金夾具纖維與電極緊密貼合，減少間隙誤差，測量數據實時本地顯示，聯機軟件自動記錄多組測試曲線與存檔報表。
4. 技術參數
| 參數項目 | 技術指標 |
|---|---|
| 電阻測量范圍 | 10??Ω～2×10?Ω |
| 體積電阻率范圍 | 10??～2×10?Ω·cm |
| 電阻分辨率 | 0.01μΩ |
| 直流恒流檔位 | 100μA、1mA、10mA、100mA、1A、10A |
| 恒流精度 | 100μA~100mA：±0.1%；1A/10A：±0.15% |
| 電壓量程 | 2mV、20mV、200mV、2V |
| 電壓分辨率 | 0.1μV、1μV、10μV、100μV |
| 電壓誤差 | 2mV 檔：±0.1% 讀數 + 6 字；其余檔位 ±0.1% 讀數 + 2 字 |
| 測量方式 | 四端開爾文法，自動雙向正負電流 |
| 操作顯示 | 中英文液晶，直讀電阻 / 電阻率 / 電導率 / 溫度 / 試樣尺寸 |
| 整機供電 | AC220V±10%，50Hz，功耗＜30W |
| 主機外形尺寸 | 330mm×350mm×120mm |
| 整機凈重 | 約 6kg |
| TXW-A 單絲夾具 | 電極 0-100mm 可調，標準 25mm 間距，帶拉直工裝 |
| TXW-B 紗束夾具 | 10~2000mm 可調行程，刻度尺 + 鎖緊閥，鍍金電極 |
| 使用環境 | 0℃~40℃，相對濕度＜80% 無結露 |
5. 適用范圍
- 碳纖維生產企業：原絲、預氧化絲、碳化單絲 / 紗束出廠導電抽檢
- 復合材料研發實驗室：新型碳纖維、改性纖維電性能對比試驗
- 航空航天材料質檢：高強復絲原料電阻率合規篩查
- 第三方新材料檢測機構：依據 GB/T32993 出具檢測記錄
- 高校復材實驗室：碳纖維導電特性課題試樣測試
- 碳布、導電纖維加工廠商原材料來料管控
6. 操作流程（簡潔）
- 設備準備：平整臺面放置主機，接通 220V 電源，開機預熱 15 分鐘
- 工裝選配：測單絲選用 TXW-A 夾具，紗束選用 TXW-B 長行程夾具，連接四端測試線
- 試樣固定：單絲拉直夾緊；紗束對齊刻度鎖緊，鍍金電極完全貼合
- 參數錄入：輸入纖維直徑 / 線密度、電極間距等試樣參數
- 基線清零：消除夾具、導線固有接觸電阻
- 啟動測量：設備自動切換雙向電流，直讀體積電阻率等全部參數
- 數據留存：單機手動記錄；聯機 PC 批量存儲、打印檢測報表
- 收尾：松開鎖緊工裝，取下纖維試樣，關閉整機電源
7. 服務項目（簡潔）
- 售后服務：原廠整機基礎質保，遠程接線、量程、故障技術指引
- 延保服務：可選購 1-3 年延保方案，覆蓋恒流、主控元器件
- 樣品測試：實驗室承接碳纖維單絲 / 紗束試樣代測，出具完整記錄
- 計量服務：合作機構出具計量憑證，滿足實驗室資質審核
- 定制服務：超長行程、特殊規格纖維夾具按需調整適配
8. 包裝配件
標準出廠配置
| 序號 | 品名 | 單位 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | FT-320TXW 測量主機 | 臺 | 1 | 通用主機，分 A/B 配套夾具 |
| 2 | 對應測試夾具 | 套 | 1 | TXW-A 單絲夾具 / TXW-B 紗束夾具二選一 |
| 3 | 四端測試連接線 | 套 | 4 | 紅黑各兩條 |
| 4 | 電源線 | 條 | 1 | AC220V 供電線材 |
| 5 | 備用保險絲 | 個 | 1 | 預裝主機電源倉 |
| 6 | 紙質資料 | 份 | 各 1 | 說明書、保修卡、產品合格證 |
可選增購配件
| 序號 | 型號 | 品名 | 單位 | 使用說明 |
|---|---|---|---|---|
| 1 | 09A | 標準電阻校準件 | 個 | 多規格，用于儀器定期校準 |
| 2 | 320-RJ | PC 分析軟件 | 套 | 數據曲線、報表生成程序 |
| 3 | WDCG | 溫度傳感器 | 套 | 常溫 - 125℃試樣測溫 |
| 4 | 320TXW-YB | 延保服務 | 年 | 1 至 3 年周期可選 |
| 5 | 300-JL | 計量證書 | 份 | 合規計量檢測憑證 |
| 6 | 電腦 + 打印機 | 套 | 軟件配套數據輸出設備 |
9. 售后服務（簡潔）
- 整機原廠基礎質保周期一年，質保期內因制造工藝故障提供檢修處理。
- 鍍金電極、測試線、保險絲等耗材不在質保覆蓋范疇，損壞可單獨購置替換。
- 人為改裝、錯誤操作、液體侵入、外力磕碰故障，檢修收取物料費用。
- 設備全使用周期提供遠程技術支持，包含接線、參數、故障排查指引。
- 儀器可定期對接合作機構完成計量校準，保障測量均衡穩定。
- 質保到期可辦理有償延保，延保覆蓋恒流源、主板關鍵部件。
10. FAQ 常見問題
Q1：纖維測量數值重復性差、波動大如何處理？
A：清理鍍金電極表面污漬，纖維無彎折、完全貼合電極；遠離變頻器等電磁設備，延長預熱后復測。
Q2：儀器通電屏幕無顯示，無法啟動？
A：檢查供電線路與電源開關，查看保險絲是否熔斷；硬件故障聯系技術人員檢修。
Q3：單絲和紗束能否共用一套夾具？
A：不能，A 款為 25mm 標準短距單絲工裝，B 款為長行程紗束夾具，需分開選配。
Q4：PC 軟件能否批量對比多批次碳纖維電阻率數據？
A：選購配套分析軟件，USB 聯機后批量存檔多組試驗數據，生成對比報表。
Q5：長束碳纖維試樣行程不夠怎么辦？
A：可定制 2000mm 以上加長鎖緊式紗束測試工裝。
